射频识别技术在门禁系统中的应用

射频识别（RFID或射频标识）技术是无线电技术中自动识别技术的特定应用和开发。它的基本原则是使用射频进行非接触式双向交流以实现识别和数据交换的目的？因此，它可以实现多对象识别，移动对象识别以及远程实时监视和管理。通信距离可以从几厘米到数十米。它的主要优点是它具有强大的环境适应性，并且受雨，雪，冰雹，尘埃等的影响较小。它可以全天候工作，并在没有接触的情况下自动识别，跟踪和管理它。它穿透非金属物体以识别，并且具有强大的抗干扰能力。

随着生活水平的不断改进，汽车开始大量进入家庭。随着中国城市汽车数量的迅速增加，车辆管理已成为一个问题。有效管理车辆的核心问题是如何识别车辆。本文介绍了基于射频标识技术的访问控制系统。将RFID技术应用于访问控制管理可以有效地实现对车辆的快速和可靠识别，从而使访问控制管理有效且聪明。

1个系统硬件组成

RF访问控制系统由六个部分组成：车辆已安装的电子标签，车辆诱导的线圈，RF接口，信号处理，控制系统和管理系统。系统框图如图1所示。

图1射频访问控制系统的组成结构的框图

1.1电子标签

电子标签，通常称为发音。它在车辆上安装了有关车辆和所有者的基本信息，并且是被动标签。当电子标签进入读取器的微波查询信号覆盖区域时，电子标签将通过诱导电流获得的能量发送到芯片中的信息，将芯片存储在读取器中，有效的读取距离为6-10m。

1.2读者

读者包括两个模块：RF接口和信号处理。

射频界面主要负责信号传输和接收。它从信号处理和控制系统接收命令信号，将命令信号转换为微波信号并将其发送出去；同时，它还从电子标签接收微波炉反射的信号，并将微波炉反射信号转换为数字信号，以将它们发送到信号处理模块以进行解码。处理。

信号处理模块主要负责处理命令信号和电子标签数据信号。它从管理系统接收命令信号，编码命令信号并将其发送到射频接口，并将其从射频接口转换为微波炉信号以将其发送出去；同时，它还从射频接口接收电子标签数据信号，并解码电子标签数据信号。发送到管理系统。

1.3管理系统

管理系统主要负责处理用户信息电子标签数据和控制系统信息。它根据用户说明控制和管理系统kaiyun全站app登录入口，从信号处理模块和控制系统接收数据，并将命令信号发送到信号处理模块和控制系统。同时开yun体育app官网网页登录入口，管理系统可以通过网络与安全中心通信。

1.4控制系统

控制系统主要负责门机构的通信控制。它从管理系统接收命令信号，控制门机制，并将门状态馈回管理系统。也就是说，如果将电子标签读取的数据分析为通过管理系统的合法路人，则将为控制系统发出信号，并且将打开门以释放。

1.5汽车传感器线圈

车辆敏感的线圈由PBD232地面循环线圈检测器制成。该检测器是基于电磁诱导原理的媒介物检测器。它的传感器是埋在路面下方的环形线圈，具有一定的工作电流（通常为2m×l。5m）。当车辆穿过环形嵌入式线圈或在环形嵌入式线圈上停止时，车辆本身会切断磁通线，从而导致线圈电路的电感量发生变化。检测器可以通过检测电感变化量来检测车辆的存在。检测器的响应时间为100ms。它的性能特征可以确保系统准确，快速检测到车辆的到达，并通过数字I/O卡向计算机输出信号，以启动读取器和作家操作。

2系统软件设计

软件系统主要包括两个部分：读者的信号处理和系统管理。信号处理模块软件开发以C语言，某些系统管理软件由Visual C ++（VC）编程，并且数据库位于Microsoft SQL Server 2000中。

2.1系统工作流程

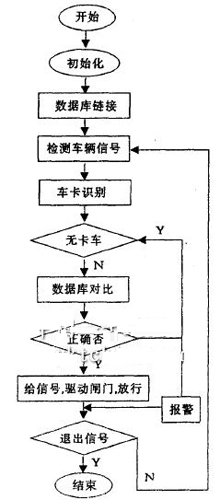

射频访问控制系统的基本工作流程如图2所示。系统首先初始化，读者以一定时间间隔发送查询信号，并通过射频接口模块传输。当电子标签进入读取器的微波查询信号覆盖面积时，电子标签（应答器）在收到查询信号后会将其自己的信息反向发送给读者。在读取器信号处理模块接收序列号之后，它执行车辆标识。首先，执行反碰撞处理以建立通信渠道，然后解码数据信息，然后将信息发送到数据库进行验证。如果验证正确，请将信号发送到控制系统；如果有任何错误，请提供一个声明警报。在此过程中，如果管理系统未发送结束命令，则在结束识别过程后，下一个周期将开始。

图2 RF访问控制系统的基本工作流程

2.2管理软件设计

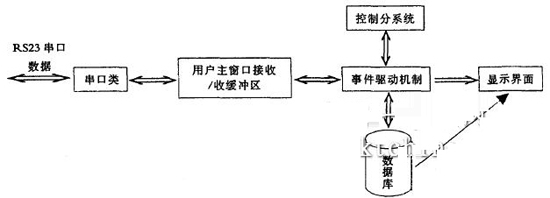

管理系统的组成框图如图3所示。

图3管理软件系统框图

该系统在PC机器上运行。 PC机上的应用程序收集串行端口数据并根据通信协议验证接收的数据。如果验证不正确，则需要“信号处理模块”才能重新发送数据。如果验证正确，则提取车辆标签信息中的车牌号，并将其与数据库中的车辆信息进行比较。如果数据库中提取的车牌号存在，则信息将传输到“控制系统”，并且控制系统负责GATE（访问控制）系统的操作，并且当前通过的车辆的基本信息为显示在应用程序接口上；如果提取的车牌是数据库中不存在的数字，则将提示管理员报警。

数据库是系统的核心部分，它主要设置了三个基本表以存储信息。每个桌子和字段定义为：车辆和所有者的基本信息表：汽车所有者名称，车主ID卡，车主单位，汽车卡ID号，车牌号，车牌，汽车型号，汽车品牌，车身颜色等；车辆通行证记录表（时间和空间信息）：汽车ID号，通过的日期和时间，通行时间等；系统操作记录表：故障代码，故障时间。

3个系统功能

3.1长距离识别：由于识别距离可以达到10m开元棋官方正版下载，并且系统的信号穿透能力很强，因此卡持有人的车辆可以更快地进入和退出，并且驾驶员不必停止，请向下滚动窗户，或将他的手臂伸到读卡器和其他操作附近，从而大大提高了交通效率。管理员提供进入和退出的临时车辆的临时ID卡。

3.2双卡确认：该系统实现驾驶员携带卡，可用于访问控制和退出。卡在汽车上安装。当系统识别两张卡的信号时，系统将仅释放两张卡的信号，从而实现双重保险功能。

3.3系统会自动记录通过的时间和地点：当持卡人进入和退出时，计算机将自动记录通行证记录，并且无法删除记录，这有助于查询，统计和生成有关车辆和人员进入和人员的各种报告离开社区，从而消除了错误，伪造和作弊。

3.4自动计费临时车辆：阅读卡后，将根据进入时间和充电标准自动计算费用。管理员为进入和退出的特殊车辆提供免费的停车卡。免费停车卡是专门设置的，不能被伪造。

简而言之，访问控制系统可以使用射频识别技术来实现持有有效电子标签的不可阻挡的汽车，从而有助于交通并节省时间，并提高了交叉点的交通效率；更重要的是，它可以实时监视社区或停车场中车辆的进入和退出。准确地验证人类汽车和所有者的身份，维护区域公共安全，并使社区或停车场的安全管理更加人道，信息，聪明和高效。
